第9章 实验指导书：Gazebo 仿真（COM260 Kit）
本章使用 COM260 Kit 运行 C++17 节点，x86 Humble/Harmonic 容器运行 Gazebo、RViz 和 ros2_control。执行端标注为“COM260”或“x86 容器”，终端之间不可混用工作区。
从原课程保留空世界、传感器、控制器、数据订阅四项练习；车型统一为 TurtleBot3 Burger。原 Gazebo Classic 插件改为 Harmonic 系统插件和 ROS-Gazebo Bridge，控制仍由真正的
diff_drive_controller完成。
双端准备
先按公共环境准备第 1～6 章基础镜像。第 9～10 章使用独立工作区。在能够通过 ssh com260 和 ssh duomaomao 连接两台设备的访问端，从课程仓库根目录同步副本；先用 -anvi 检查，再将该选项改为 -avi 执行：
for host in com260 duomaomao; do
ssh "$host" 'mkdir -p ~/ROS2_RISCV_COM260_CH09_CH10'
rsync -anvi --relative setup_course_k3_com260_kit.sh \
course_support/k3_com260_kit src_k3_com260_kit \
src_k3_pico_itx/robot_sim_demo "$host:ROS2_RISCV_COM260_CH09_CH10/"
done原版与 Pico 文件仅作为只读资源复用；不要在设备副本中覆盖其他章节工作区。
x86 宿主终端：进入课程仓库副本，构建一次镜像和课程包：
cd ~/ROS2_RISCV_COM260_CH09_CH10
bash course_support/k3_com260_kit/scripts/x86-ch09-ch10.bash build-image
bash course_support/k3_com260_kit/scripts/x86-ch09-ch10.bash build
bash course_support/k3_com260_kit/scripts/x86-ch09-ch10.bash start ch09每个 x86 容器终端使用：
cd ~/ROS2_RISCV_COM260_CH09_CH10
podman exec -it ros2-com260-ch09 bash --noprofile --norc
source /opt/gz_ros2_control_ws/install/setup.bash
source /workspace/install/setup.bashCOM260 终端：
cd ~/ROS2_RISCV_COM260_CH09_CH10
bash setup_course_k3_com260_kit.sh --build-ch09
source ~/.config/ros2-course-com260-ch09-ch10/env.bash两端 ROS_DOMAIN_ID 一致；不要同时启动其他章节仿真。Humble 默认 ros2_control 仿真二进制对应 Fortress，本章镜像按官方固定版本源码编译 Harmonic 插件，不混装两种插件。
当前仓库仿真验证：ISCAS Museum、Bridge 与多传感器
实验目标
使用当前 Gazebo Sim Harmonic 入口验证世界加载、机器人 spawn、ROS-Gazebo Bridge、LiDAR、相机和底盘控制。
运行步骤
source /opt/gz_ros2_control_ws/install/setup.bash
source /workspace/install/setup.bash
ros2 launch sim_demo sim_bringup.launch.py \
world:="$(ros2 pkg prefix sim_demo)/share/sim_demo/worlds/museum.sdf" \
gui:=true rviz:=true sensor_profile:=lab另开终端：
source /workspace/install/setup.bash
ros2 topic echo /clock --once
ros2 topic info /scan
ros2 topic echo /camera/camera_info --once
ros2 topic echo /odom --once观察与验收

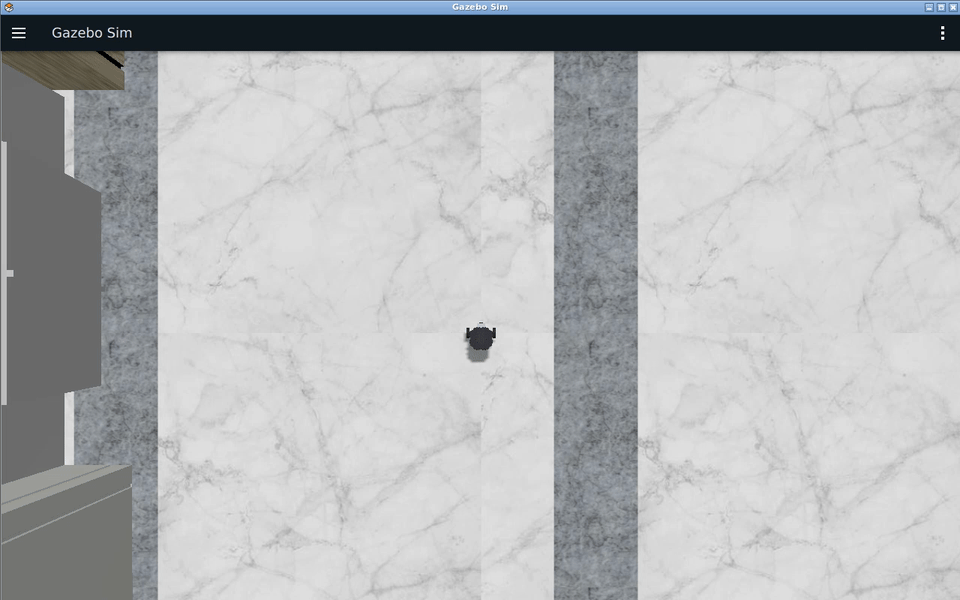

Gazebo 应加载 Museum 场景并生成 TurtleBot3 Burger；RViz 可显示 RobotModel、TF 和 LaserScan。观察 /clock、传感器与 /odom；源码位于 src_k3_com260_kit/sim_demo/。Museum 演示结束后按 Ctrl+C，再开始空世界练习。
实验课时：2 课时（90 分钟） | TurtleBot3 Burger Gazebo 仿真
实验目标
- 搭建 Gazebo 仿真环境并 spawn 机器人模型
- 配置 LiDAR + Camera 传感器插件
- 使用 ros2_control 差速驱动控制机器人运动
练习 9.1：Gazebo 环境搭建与 Spawn 机器人（约 30 分钟）
任务
编写 sim_bringup.launch.py，启动 Gazebo + 空世界 + spawn TurtleBot3 Burger 模型。
步骤
- 在 COM260 新建练习工作区和 C++ 包，参考
src_k3_com260_kit/sim_demo/：
source ~/.config/ros2-course-com260-ch09-ch10/env.bash
mkdir -p ~/my_sim_com260_ws/src
cd ~/my_sim_com260_ws/src
ros2 pkg create sim_demo --build-type ament_cmake --license Apache-2.0 \
--dependencies rclcpp sensor_msgs
cd sim_demo
mkdir -p launch config gui models urdf worlds rviz本章模型由完整 SDF、URDF、Bridge、世界、GUI 和 RViz 资源共同组成。以下命令仅用于刚创建的练习包：先复制参考资源、构建文件和参考订阅器，后续步骤逐项改写对应文件。已有练习包先核对自己的修改，不重复覆盖。
REFERENCE=~/ROS2_RISCV_COM260_CH09_CH10/src_k3_com260_kit/sim_demo
cp "$REFERENCE/package.xml" "$REFERENCE/CMakeLists.txt" .
cp -R "$REFERENCE/launch" "$REFERENCE/config" "$REFERENCE/gui" "$REFERENCE/models" \
"$REFERENCE/urdf" "$REFERENCE/worlds" "$REFERENCE/rviz" .
cp "$REFERENCE/src/sensor_reader.cpp" src/sensor_reader.cpp网格和 Museum 场景资源复用已安装的 robot_sim_demo。练习工作区只包含当前 sim_demo，不能把原版同名包一起加入构建。
- 编写 Launch 文件启动 Gazebo：
"""Chapter 9 Burger simulation with real ros2_control and Gazebo Harmonic sensors."""
import os
from pathlib import Path
from ament_index_python.packages import get_package_share_directory
from launch import LaunchDescription
from launch.actions import DeclareLaunchArgument, ExecuteProcess, OpaqueFunction, SetEnvironmentVariable, TimerAction
from launch.conditions import IfCondition, UnlessCondition
from launch.substitutions import LaunchConfiguration
from launch_ros.actions import Node
from launch_ros.parameter_descriptions import ParameterValue
def start_simulation(context):
share = Path(get_package_share_directory('sim_demo'))
assets = Path(get_package_share_directory('robot_sim_demo'))
profile = LaunchConfiguration('sensor_profile').perform(context)
if profile not in ('lab', 'teacher'):
raise ValueError('sensor_profile must be lab or teacher')
sdf = (share / 'models' / f'burger_{profile}.sdf').read_text()
sdf = sdf.replace('@CONTROLLERS_FILE@', str(share / 'config' / 'diff_drive.yaml'))
description = (share / 'urdf' / 'burger_control.urdf').read_text()
world = LaunchConfiguration('world')
sim_time = ParameterValue(LaunchConfiguration('use_sim_time'), value_type=bool)
return [
SetEnvironmentVariable('GZ_PARTITION', LaunchConfiguration('gz_partition')),
SetEnvironmentVariable('GZ_SIM_RESOURCE_PATH', str(assets / 'models') + os.pathsep + os.environ.get('GZ_SIM_RESOURCE_PATH', '')),
ExecuteProcess(cmd=['gz', 'sim', '-r', '--gui-config', LaunchConfiguration('gui_config'), world],
output='screen', condition=IfCondition(LaunchConfiguration('gui'))),
ExecuteProcess(cmd=['gz', 'sim', '-r', '-s', '--headless-rendering', world],
output='screen', condition=UnlessCondition(LaunchConfiguration('gui'))),
Node(package='robot_state_publisher', executable='robot_state_publisher',
name='robot_state_publisher', output='screen',
parameters=[{'robot_description': description, 'use_sim_time': sim_time}]),
Node(package='ros_gz_bridge', executable='parameter_bridge', name='sensor_bridge', output='screen',
parameters=[{'config_file': str(share / 'config' / 'bridge.yaml'), 'use_sim_time': sim_time}]),
Node(package='ros_gz_image', executable='image_bridge', name='camera_bridge',
arguments=['/camera/image_raw'], parameters=[{'use_sim_time': sim_time}]),
TimerAction(period=3.0, actions=[Node(
package='ros_gz_sim', executable='create', name='spawn_burger', output='screen',
arguments=['-world', LaunchConfiguration('world_name'), '-string', sdf,
'-name', 'turtlebot3_burger', '-x', LaunchConfiguration('spawn_x'),
'-y', LaunchConfiguration('spawn_y'), '-z', LaunchConfiguration('spawn_z'),
'-Y', LaunchConfiguration('spawn_yaw')])]),
Node(package='controller_manager', executable='spawner', output='screen',
arguments=['joint_state_broadcaster', '--controller-manager-timeout', '60']),
Node(package='controller_manager', executable='spawner', output='screen',
arguments=['diff_drive_controller', '--controller-manager-timeout', '60']),
Node(package='rviz2', executable='rviz2', output='screen',
arguments=['-d', str(share / 'rviz' / 'sensors.rviz')],
parameters=[{'use_sim_time': sim_time}], condition=IfCondition(LaunchConfiguration('rviz'))),
]
def generate_launch_description():
share = Path(get_package_share_directory('sim_demo'))
return LaunchDescription([
DeclareLaunchArgument('world', default_value=str(share / 'worlds' / 'empty.sdf')),
DeclareLaunchArgument('world_name', default_value='default'),
DeclareLaunchArgument('gui', default_value='true'),
DeclareLaunchArgument('gui_config', default_value=str(Path(get_package_share_directory('robot_sim_demo')) / 'gui' / 'museum.gui.config')),
DeclareLaunchArgument('rviz', default_value='false'),
DeclareLaunchArgument('sensor_profile', default_value='lab'),
DeclareLaunchArgument('use_sim_time', default_value='true'),
DeclareLaunchArgument('gz_partition', default_value='com260_ch09_ch10'),
DeclareLaunchArgument('spawn_x', default_value='0.0'),
DeclareLaunchArgument('spawn_y', default_value='0.0'),
DeclareLaunchArgument('spawn_z', default_value='0.010'),
DeclareLaunchArgument('spawn_yaw', default_value='0.0'),
OpaqueFunction(function=start_simulation),
])- Launch 使用
ros_gz_sim create生成 Burger SDF，同时由robot_state_publisher提供包含控制接口的 URDF。@CONTROLLERS_FILE@在 Launch 中替换为安装后的 YAML 路径。 - 将修改后的练习源码传到 x86 独立练习目录。以下在能连接两台设备的访问端执行；只同步源码，不复制 COM260 的
build/、install/：
SIM_STAGE=$(mktemp -d)
rsync -av com260:my_sim_com260_ws/src/sim_demo/ "$SIM_STAGE/sim_demo/"
ssh duomaomao 'mkdir -p ~/ros2_course_com260_ch09_ch10_humble_ws/output/exercises/ch09_ws/src/sim_demo'
rsync -av "$SIM_STAGE/sim_demo/" \
duomaomao:ros2_course_com260_ch09_ch10_humble_ws/output/exercises/ch09_ws/src/sim_demo/在 x86 容器构建，再启动自己编写的 Launch：
source /opt/gz_ros2_control_ws/install/setup.bash
source /workspace/install/setup.bash
cd /workspace/output/exercises/ch09_ws
colcon build --packages-select sim_demo --symlink-install --cmake-args -DCMAKE_BUILD_TYPE=Debug
source install/setup.bash
ros2 pkg prefix sim_demo
ros2 launch sim_demo sim_bringup.launch.pyros2 pkg prefix 应指向 /workspace/output/exercises/ch09_ws/install/sim_demo。默认加载本包 empty.sdf。后续修改 SDF、YAML 或 Launch 后，先停止当前仿真，重新同步源码并构建；每个新的 x86 容器终端在课程环境之后追加 source /workspace/output/exercises/ch09_ws/install/setup.bash。已运行的进程不会自动重读配置。
5. 使用 gz topic -l 验证模型已加载
验证
gz topic -l # 列出 Gazebo 话题
ros2 topic list # 列出 ROS 2 话题
ros2 control list_controllers # 检查仿真硬件连接的控制器
ros2 topic echo /ground_truth/odom --once练习 9.2：传感器插件配置（约 30 分钟）
任务
在 TurtleBot3 Burger 的仿真模型中添加 LiDAR 和 Camera 传感器。Harmonic 使用 SDF <sensor> 和 Bridge；控制接口仍放在 URDF <ros2_control> 中。
步骤
- 编辑
models/burger_lab.sdf对应 link 内的<sensor>。本练习保留 360 点、180° 扫描；教案的 360° 示例由sensor_profile:=teacher单独选择。
LiDAR 插件：
<sensor name="laser" type="gpu_lidar">
<always_on>true</always_on>
<update_rate>8</update_rate>
<topic>/scan</topic>
<gz_frame_id>laser_link</gz_frame_id>
<visualize>true</visualize>
<ray>
<scan>
<horizontal>
<samples>360</samples>
<resolution>1</resolution>
<min_angle>-1.570796</min_angle>
<max_angle>1.570796</max_angle>
</horizontal>
</scan>
<range>
<min>0.12</min>
<max>12.0</max>
<resolution>0.01</resolution>
</range>
<noise>
<type>gaussian</type>
<mean>0</mean>
<stddev>0.002</stddev>
</noise>
</ray>
</sensor>Camera 插件：
<sensor name="front_camera" type="camera">
<pose>0.020 0 0 0 0 0</pose>
<always_on>true</always_on>
<update_rate>4</update_rate>
<topic>/camera/image_raw</topic>
<gz_frame_id>camera_optical_frame</gz_frame_id>
<visualize>true</visualize>
<camera name="front_camera">
<horizontal_fov>1.047</horizontal_fov>
<image>
<width>640</width>
<height>480</height>
<format>R8G8B8</format>
</image>
<clip>
<near>0.05</near>
<far>8.0</far>
</clip>
<camera_info_topic>/camera/camera_info</camera_info_topic>
</camera>
</sensor>- 改完模型后按9.1步骤4重新同步、构建，在 x86 容器停止空世界，使用上面的 Museum 命令重启仿真；先加载练习 overlay，确认
ros2 pkg prefix sim_demo指向练习目录，再验证话题：
ros2 topic echo /scan
ros2 run rqt_image_view rqt_image_view /camera/image_raw练习 9.3：ros2_control 差速驱动控制（约 30 分钟）
任务
配置 diff_drive_controller 并通过 /cmd_vel 控制机器人运动。
步骤
- 在 URDF 中声明轮关节速度命令和位置／速度反馈，再在 SDF 中加载 Harmonic 控制插件：
<ros2_control name="GazeboSimSystem" type="system">
<hardware><plugin>gz_ros2_control/GazeboSimSystem</plugin></hardware>
<joint name="wheel_left_joint">
<command_interface name="velocity"/>
<state_interface name="position"/><state_interface name="velocity"/>
</joint>
<joint name="wheel_right_joint">
<command_interface name="velocity"/>
<state_interface name="position"/><state_interface name="velocity"/>
</joint>
</ros2_control>
<!-- 下列插件放入 SDF 的 model 元素 -->
<plugin filename="gz_ros2_control-system" name="gz_ros2_control::GazeboSimROS2ControlPlugin">
<robot_param>robot_description</robot_param>
<robot_param_node>robot_state_publisher</robot_param_node>
<parameters>@CONTROLLERS_FILE@</parameters>
<ros>
<remapping>/cmd_vel_unstamped:=/cmd_vel</remapping>
<remapping>/diff_drive_controller/odom:=/odom</remapping>
</ros>
</plugin>- 编写控制器配置 YAML (
config/diff_drive.yaml)：
controller_manager:
ros__parameters:
update_rate: 50
use_sim_time: true
joint_state_broadcaster:
type: joint_state_broadcaster/JointStateBroadcaster
diff_drive_controller:
type: diff_drive_controller/DiffDriveController
diff_drive_controller:
ros__parameters:
left_wheel_names: [wheel_left_joint]
right_wheel_names: [wheel_right_joint]
wheel_separation: 0.16
wheel_radius: 0.033
cmd_vel_timeout: 1.0
use_stamped_vel: false
publish_rate: 50.0
enable_odom_tf: true
odom_frame_id: odom
base_frame_id: base_footprint
position_feedback: true
open_loop: falseBurger 轮距为 0.16 m、轮半径为 0.033 m；原 XBot 的 0.3 m／0.05 m 不适用于该车型。Humble 参数使用 enable_odom_tf 控制 TF，控制器持续发布 /odom，不使用原文不存在的 publish_odom 参数。
- YAML或控制接口改动后按9.1步骤4重新同步、构建并重启仿真。Launch 已通过 spawner 加载两个控制器，检查它们均为
active；若按步骤手动加载，不要再次运行 Launch 中的 spawner：
ros2 control list_controllers
ros2 control list_hardware_interfaces- 发布速度指令控制运动：
# 前进
ros2 topic pub /cmd_vel geometry_msgs/msg/Twist \
"{linear: {x: 0.3}, angular: {z: 0.0}}" -1
# 左转
ros2 topic pub /cmd_vel geometry_msgs/msg/Twist \
"{linear: {x: 0.0}, angular: {z: 0.8}}" -1发送单次命令后，观察 /odom 速度先变化，并在无新命令约 1 秒后接近零。再次发转向命令观察 yaw 变化；停止时可显式发送零速度：
ros2 topic pub --once /cmd_vel geometry_msgs/msg/Twist "{}"
ros2 topic echo /odom --field twist.twist思考题
diff_drive_controller如何将cmd_vel的线速度和角速度分解为左右轮速？- 为什么需要
cmd_vel_timeout参数？如果设为 0 会怎样？ - 控制器发布的里程计话题和
enable_odom_tf: true产生的 TF 分别是什么？
练习 4：Gazebo 传感器数据订阅 — 处理 /scan 和 /camera（约 15 分钟）
目标
订阅仿真中的 LiDAR 和 Camera 数据，处理并输出传感器数据摘要。
步骤
步骤1：启动仿真（x86 容器） 先 Ctrl+C 停止上一节的仿真 Launch、rqt 和速度发布命令；同一轮只保留一个 Gazebo 与控制器管理器。
source /opt/gz_ros2_control_ws/install/setup.bash
source /workspace/install/setup.bash
source /workspace/output/exercises/ch09_ws/install/setup.bash
ros2 launch sim_demo sim_bringup.launch.py步骤2：编写 sensor_reader.cpp（COM260）
#include <algorithm>
#include <cmath>
#include <limits>
#include <memory>
#include "rclcpp/rclcpp.hpp"
#include "sensor_msgs/msg/image.hpp"
#include "sensor_msgs/msg/laser_scan.hpp"
class SensorReader : public rclcpp::Node
{
public:
SensorReader() : Node("sensor_reader")
{
scan_ = create_subscription<sensor_msgs::msg::LaserScan>("/scan", rclcpp::SensorDataQoS(),
[this](sensor_msgs::msg::LaserScan::ConstSharedPtr msg) {
float nearest = std::numeric_limits<float>::infinity(), farthest = 0.0F;
for (const float range : msg->ranges) {
if (msg->range_min < range && range < msg->range_max) {
nearest = std::min(nearest, range);
farthest = std::max(farthest, range);
}
}
if (std::isfinite(nearest)) {
RCLCPP_INFO(get_logger(), "LiDAR: %.2frad, %zu 点, 最近: %.2fm, 最远: %.2fm",
msg->angle_max - msg->angle_min, msg->ranges.size(), nearest, farthest);
}
});
image_ = create_subscription<sensor_msgs::msg::Image>("/camera/image_raw", rclcpp::SensorDataQoS(),
[this](sensor_msgs::msg::Image::ConstSharedPtr msg) {
RCLCPP_INFO_THROTTLE(get_logger(), *get_clock(), 2000, "Camera: %ux%u, 编码: %s",
msg->width, msg->height, msg->encoding.c_str());
});
}
private:
rclcpp::Subscription<sensor_msgs::msg::LaserScan>::SharedPtr scan_;
rclcpp::Subscription<sensor_msgs::msg::Image>::SharedPtr image_;
};
int main(int argc, char ** argv)
{
rclcpp::init(argc, argv);
rclcpp::spin(std::make_shared<SensorReader>());
rclcpp::shutdown();
return 0;
}将以上代码保存为 ~/my_sim_com260_ws/src/sim_demo/src/sensor_reader.cpp。使用下列 CMakeLists.txt：
cmake_minimum_required(VERSION 3.8)
project(sim_demo)
find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(sensor_msgs REQUIRED)
add_compile_options(-Wall -Wextra -Wpedantic)
add_executable(sensor_reader src/sensor_reader.cpp)
target_compile_features(sensor_reader PRIVATE cxx_std_17)
ament_target_dependencies(sensor_reader rclcpp sensor_msgs)
install(TARGETS sensor_reader DESTINATION lib/${PROJECT_NAME})
install(DIRECTORY launch config gui models urdf worlds rviz DESTINATION share/${PROJECT_NAME})
ament_package()步骤3：编译并运行（COM260）
source ~/.config/ros2-course-com260-ch09-ch10/env.bash
cd ~/my_sim_com260_ws
python3 -m colcon build --packages-select sim_demo --symlink-install
source install/setup.bash
ros2 run sim_demo sensor_reader✓ 验证：终端持续输出 LiDAR 扫描角度、点数和距离范围，以及 Camera 图像尺寸。
思考题
- LaserScan 消息中
ranges数组的长度由哪个字段决定？ - 如何判断 LiDAR 是否被遮挡（大量 NaN 值）？
实际运行证据
本章验收检查 Gazebo 会话输出的 /clock、/scan、/odom 和实体创建结果：

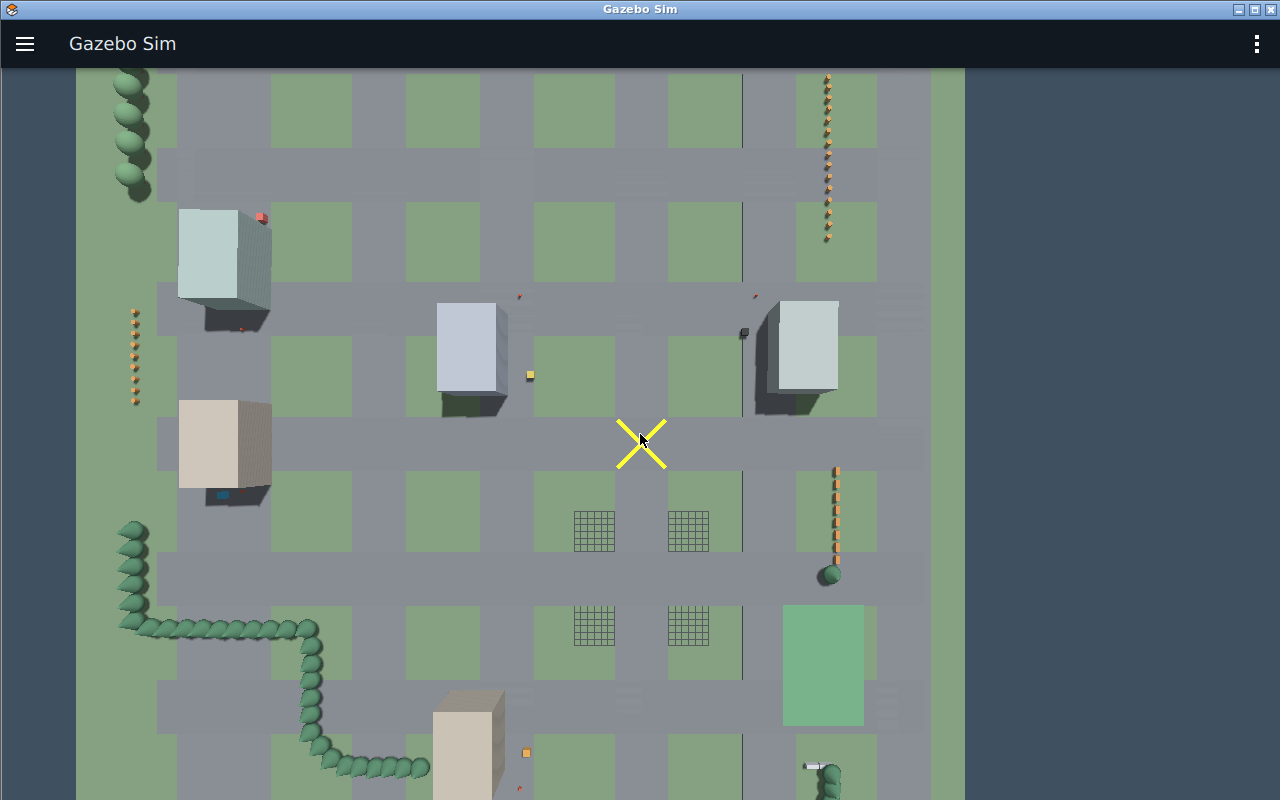

Campus PUCRS 验收需从独立世界生成 Burger 并采集实际 GUI：
Museum 传感器与控制终端记录 · Gazebo 原速录像。

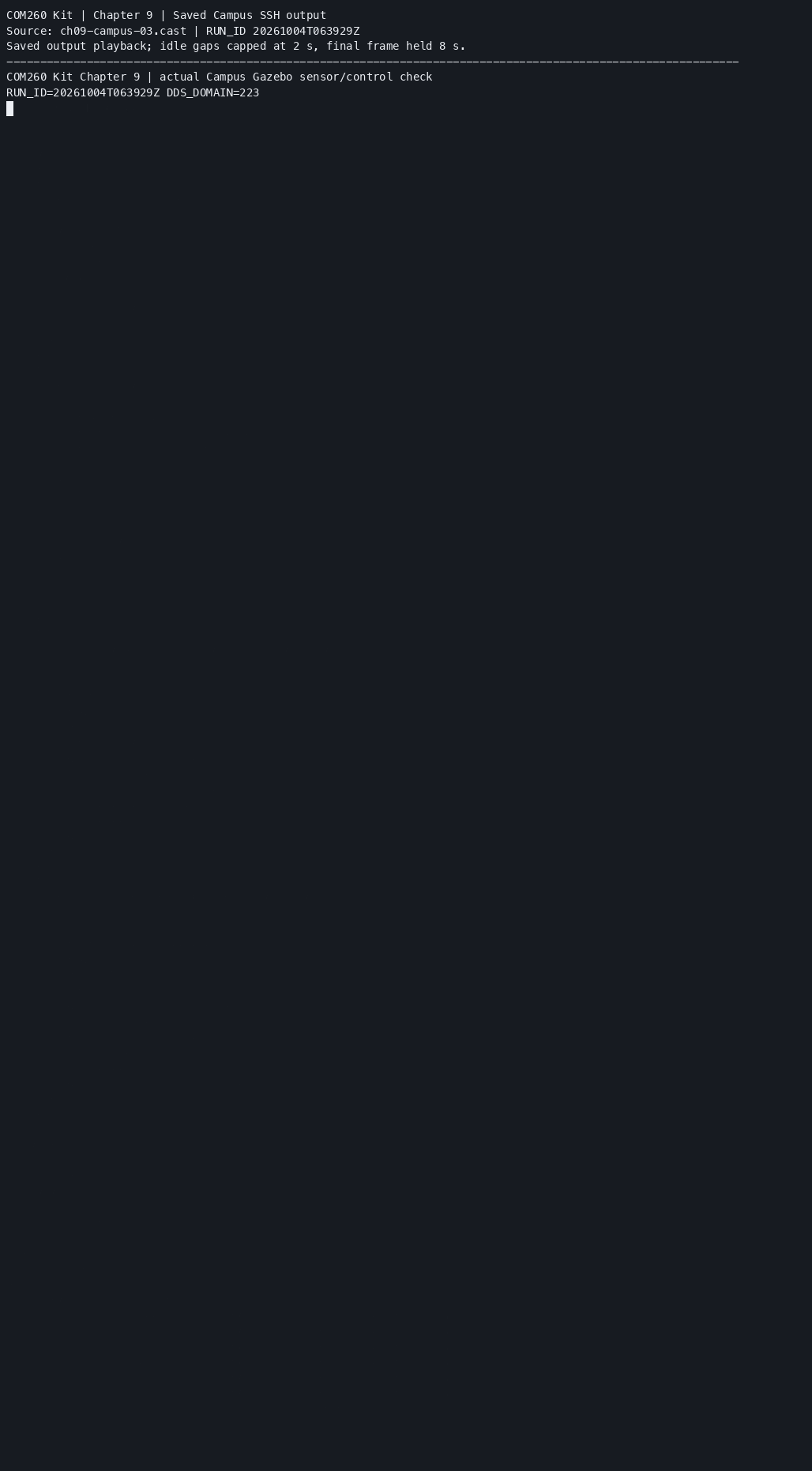

Campus PUCRS 的 COM260 实测终端输出（原始 CAST）：
Campus 沿用原场景出生点 x=20 m，并使用校园专用相机视角。先停止当前仿真，再在 x86 容器运行：
source /opt/gz_ros2_control_ws/install/setup.bash
source /workspace/install/setup.bash
source /workspace/output/exercises/ch09_ws/install/setup.bash
ros2 launch sim_demo sim_bringup.launch.py \
world:="$(ros2 pkg prefix sim_demo)/share/sim_demo/worlds/campus_pucrs.world.sdf" \
world_name:=campus_pucrs spawn_x:=20.0 \
gui_config:="$(ros2 pkg prefix sim_demo)/share/sim_demo/gui/campus_pucrs.gui.config" \
gui:=true rviz:=true sensor_profile:=lab结束后停止当前各 Launch、订阅与遥控，在 x86 宿主运行：
cd ~/ROS2_RISCV_COM260_CH09_CH10
bash course_support/k3_com260_kit/scripts/x86-ch09-ch10.bash stop ch09实测结果和素材状态见运行证据。
